Notduschventile
Notduschventile sind Auslösevorrichtungen für Notduschen, die zum Ablöschen und Dekontaminieren von Personen nach Unfällen dienen und werden in Kombination mit Notduscharmen eingesetzt. Das Notduschventil besteht aus einem robusten Kugelhahn mit Trinkwasserzulassung und sorgt für eine langfristige Nutzung. Sie sind für den Einsatz in Labor, Forschung sowie für den rauen Einsatz in der Industrie geeignet. Notduschventile sind vorgeschriebene Erste-Hilfe-Einrichtungen für Arbeitsplätze, an denen Mitarbeiter mit Gefahrstoffen, Säuren, Laugen, Hitze, Flammen und aber auch extremen Schmutz in Kontakt kommen können.
PremiumLine Notduschventil mit Entleerung für Wandmontage Aufputz
| Material |
Edelstahl, Kunststoff |
|---|---|
| Farbe |
silbergrau |
| Höhe (mm) |
100 |
| Breite (mm) |
90 |
| Länge/Tiefe (mm) |
90 |
| Gewicht (kg) |
0.55 |
| Betriebsdruck (bar) |
1,0 – 5,0 |
| Volumenstrom (l/min) |
mind. 60 Liter / Minute bei 1 bar Fließdruck |
| Wasseranschluss |
3/4-Zoll-IG |
| Wasserauslass außen (mm) |
8 mm |

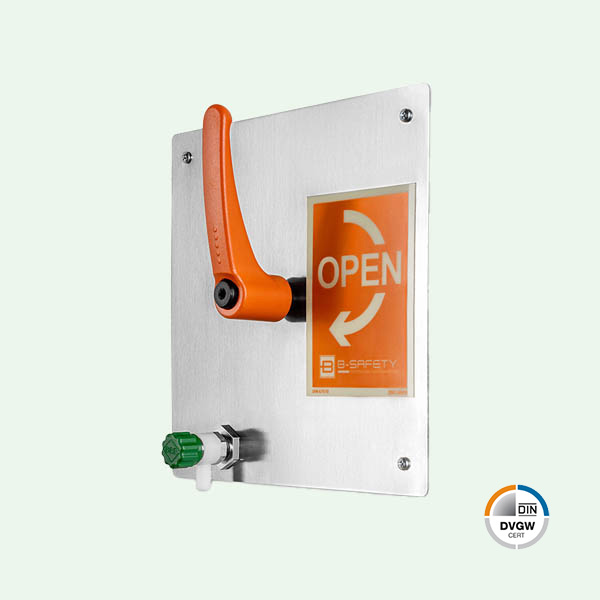

PremiumLine Notduschventil mit Entleerung für Wandmontage Unterputz
| Material |
Edelstahl, Kunststoff |
|---|---|
| Farbe |
silbergrau, orange |
| Höhe (mm) |
200 |
| Breite (mm) |
200 |
| Länge/Tiefe (mm) |
130 |
| Gewicht (kg) |
1.35 |
| Betriebsdruck (bar) |
1,0 – 5,0 |
| Volumenstrom (l/min) |
mind. 60 Liter / Minute bei 1 bar Fließdruck |
| Wasseranschluss |
3/4-Zoll-IG |
| Wasserauslass außen (mm) |
8 mm |

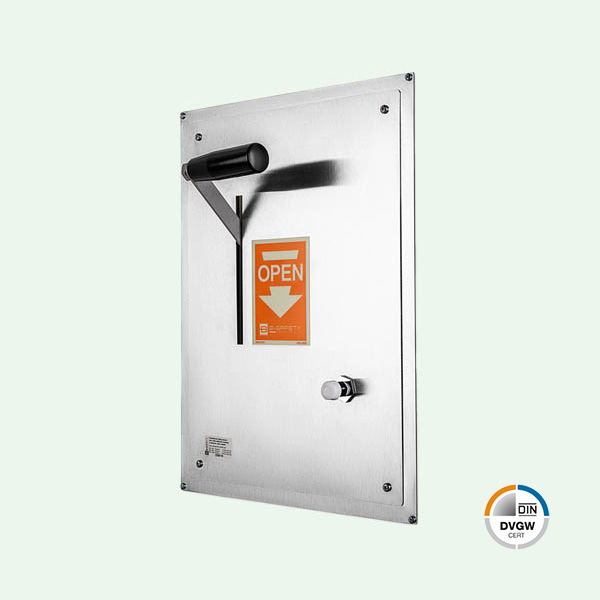

PremiumLine Notduschventil im Edelstahlgehäuse mit Entleerung für Wandmontage Unterputz
| Material |
Edelstahl |
|---|---|
| Farbe |
silbergrau |
| Höhe (mm) |
400 |
| Breite (mm) |
300 |
| Länge/Tiefe (mm) |
161 |
| Gewicht (kg) |
3.9 |
| Betriebsdruck (bar) |
1,0 – 5,0 |
| Volumenstrom (l/min) |
mind. 60 Liter / Minute bei 1 bar Fließdruck |
| Wasseranschluss |
3/4-Zoll-IG |
PremiumLine Notduschventil für Wandmontage Aufputz
| Material |
Edelstahl |
|---|---|
| Farbe |
silbergrau |
| Höhe (mm) |
183 |
| Breite (mm) |
105 |
| Länge/Tiefe (mm) |
100 |
| Gewicht (kg) |
0.85 |
| Betriebsdruck (bar) |
1,0 – 5,0 |
| Volumenstrom (l/min) |
mind. 60 Liter / Minute bei 1 bar Fließdruck |
| Wasseranschluss |
3/4-Zoll-IG |
| Wasserauslass außen (mm) |
8 mm |
PremiumLine Notduschventil mit automatischer Entleerung für Wandmontage Aufputz
| Material |
Edelstahl |
|---|---|
| Farbe |
silbergrau |
| Höhe (mm) |
150 |
| Breite (mm) |
105 |
| Länge/Tiefe (mm) |
100 |
| Gewicht (kg) |
0.9 |
| Betriebsdruck (bar) |
1,0 – 5,0 |
| Volumenstrom (l/min) |
mind. 60 Liter / Minute bei 1 bar Fließdruck |
| Wasseranschluss |
3/4-Zoll-IG |
PremiumLine Zugstangenventil für Deckenmontage Aufputz
| Material |
Edelstahl |
|---|---|
| Farbe |
silbergrau |
| Höhe (mm) |
710 – 2040 |
| Breite (mm) |
136 |
| Länge/Tiefe (mm) |
80 |
| Gewicht (kg) |
1.3 |
| Betriebsdruck (bar) |
1,0 – 5,0 |
| Volumenstrom (l/min) |
mind. 60 Liter / Minute bei 1 bar Fließdruck |
| Wasseranschluss |
3/4-Zoll-IG |
ClassicLine Zugstangenventil für Wandmontage Aufputz
| Material |
Edelstahl, Kunststoff |
|---|---|
| Farbe |
grün |
| Höhe (mm) |
700 |
| Breite (mm) |
215 |
| Länge/Tiefe (mm) |
80 |
| Gewicht (kg) |
1.1 |
| Betriebsdruck (bar) |
1,0 – 5,0 |
| Volumenstrom (l/min) |
mind. 60 Liter / Minute bei 1 bar Fließdruck |
| Wasseranschluss |
3/4-Zoll-IG |
PremiumLine Zugstangenventil für Wandmontage Aufputz
| Material |
Edelstahl |
|---|---|
| Farbe |
silbergrau |
| Höhe (mm) |
700 |
| Breite (mm) |
215 |
| Länge/Tiefe (mm) |
80 |
| Gewicht (kg) |
1.2 |
| Betriebsdruck (bar) |
1,0 – 5,0 |
| Volumenstrom (l/min) |
mind. 60 Liter / Minute bei 1 bar Fließdruck |
| Wasseranschluss |
3/4-Zoll-IG |
ClassicLine variables Zugstangenventil für Wandmontage Aufputz
| Material |
Edelstahl, Kunststoff |
|---|---|
| Farbe |
grün |
| Höhe (mm) |
300 – 1660 |
| Breite (mm) |
215 |
| Länge/Tiefe (mm) |
80 |
| Gewicht (kg) |
variabel |
| Betriebsdruck (bar) |
1,0 – 5,0 |
| Volumenstrom (l/min) |
mind. 60 Liter / Minute bei 1 bar Fließdruck |
| Wasseranschluss |
3/4-Zoll-IG |
PremiumLine variables Zugstangenventil für Wandmontage Aufputz
| Material |
Edelstahl |
|---|---|
| Farbe |
silbergrau |
| Höhe (mm) |
300 – 1660 |
| Breite (mm) |
215 |
| Länge/Tiefe (mm) |
80 |
| Gewicht (kg) |
variabel |
| Betriebsdruck (bar) |
1,0 – 5,0 |
| Volumenstrom (l/min) |
mind. 60 Liter / Minute bei 1 bar Fließdruck |
| Wasseranschluss |
3/4-Zoll-IG |
PremiumLine Notduschventil mit Entleerung für Wandmontage Aufputz
| Material |
Edelstahl, Kunststoff |
|---|---|
| Farbe |
silbergrau |
| Höhe (mm) |
100 |
| Breite (mm) |
90 |
| Länge/Tiefe (mm) |
90 |
| Gewicht (kg) |
0.55 |
| Betriebsdruck (bar) |
1,0 – 5,0 |
| Volumenstrom (l/min) |
mind. 60 Liter / Minute bei 1 bar Fließdruck |
| Wasseranschluss |
3/4-Zoll-IG |
| Wasserauslass außen (mm) |
8 mm |
PremiumLine Notduschventil mit Entleerung für Wandmontage Unterputz
| Material |
Edelstahl, Kunststoff |
|---|---|
| Farbe |
silbergrau, orange |
| Höhe (mm) |
200 |
| Breite (mm) |
200 |
| Länge/Tiefe (mm) |
130 |
| Gewicht (kg) |
1.35 |
| Betriebsdruck (bar) |
1,0 – 5,0 |
| Volumenstrom (l/min) |
mind. 60 Liter / Minute bei 1 bar Fließdruck |
| Wasseranschluss |
3/4-Zoll-IG |
| Wasserauslass außen (mm) |
8 mm |
PremiumLine Notduschventil im Edelstahlgehäuse mit Entleerung für Wandmontage Unterputz
| Material |
Edelstahl |
|---|---|
| Farbe |
silbergrau |
| Höhe (mm) |
400 |
| Breite (mm) |
300 |
| Länge/Tiefe (mm) |
161 |
| Gewicht (kg) |
3.9 |
| Betriebsdruck (bar) |
1,0 – 5,0 |
| Volumenstrom (l/min) |
mind. 60 Liter / Minute bei 1 bar Fließdruck |
| Wasseranschluss |
3/4-Zoll-IG |
PremiumLine Notduschventil für Wandmontage Aufputz
| Material |
Edelstahl |
|---|---|
| Farbe |
silbergrau |
| Höhe (mm) |
183 |
| Breite (mm) |
105 |
| Länge/Tiefe (mm) |
100 |
| Gewicht (kg) |
0.85 |
| Betriebsdruck (bar) |
1,0 – 5,0 |
| Volumenstrom (l/min) |
mind. 60 Liter / Minute bei 1 bar Fließdruck |
| Wasseranschluss |
3/4-Zoll-IG |
| Wasserauslass außen (mm) |
8 mm |
PremiumLine Notduschventil mit automatischer Entleerung für Wandmontage Aufputz
| Material |
Edelstahl |
|---|---|
| Farbe |
silbergrau |
| Höhe (mm) |
150 |
| Breite (mm) |
105 |
| Länge/Tiefe (mm) |
100 |
| Gewicht (kg) |
0.9 |
| Betriebsdruck (bar) |
1,0 – 5,0 |
| Volumenstrom (l/min) |
mind. 60 Liter / Minute bei 1 bar Fließdruck |
| Wasseranschluss |
3/4-Zoll-IG |
PremiumLine Zugstangenventil für Deckenmontage Aufputz
| Material |
Edelstahl |
|---|---|
| Farbe |
silbergrau |
| Höhe (mm) |
710 – 2040 |
| Breite (mm) |
136 |
| Länge/Tiefe (mm) |
80 |
| Gewicht (kg) |
1.3 |
| Betriebsdruck (bar) |
1,0 – 5,0 |
| Volumenstrom (l/min) |
mind. 60 Liter / Minute bei 1 bar Fließdruck |
| Wasseranschluss |
3/4-Zoll-IG |
ClassicLine Zugstangenventil für Wandmontage Aufputz
| Material |
Edelstahl, Kunststoff |
|---|---|
| Farbe |
grün |
| Höhe (mm) |
700 |
| Breite (mm) |
215 |
| Länge/Tiefe (mm) |
80 |
| Gewicht (kg) |
1.1 |
| Betriebsdruck (bar) |
1,0 – 5,0 |
| Volumenstrom (l/min) |
mind. 60 Liter / Minute bei 1 bar Fließdruck |
| Wasseranschluss |
3/4-Zoll-IG |
PremiumLine Zugstangenventil für Wandmontage Aufputz
| Material |
Edelstahl |
|---|---|
| Farbe |
silbergrau |
| Höhe (mm) |
700 |
| Breite (mm) |
215 |
| Länge/Tiefe (mm) |
80 |
| Gewicht (kg) |
1.2 |
| Betriebsdruck (bar) |
1,0 – 5,0 |
| Volumenstrom (l/min) |
mind. 60 Liter / Minute bei 1 bar Fließdruck |
| Wasseranschluss |
3/4-Zoll-IG |
ClassicLine variables Zugstangenventil für Wandmontage Aufputz
| Material |
Edelstahl, Kunststoff |
|---|---|
| Farbe |
grün |
| Höhe (mm) |
300 – 1660 |
| Breite (mm) |
215 |
| Länge/Tiefe (mm) |
80 |
| Gewicht (kg) |
variabel |
| Betriebsdruck (bar) |
1,0 – 5,0 |
| Volumenstrom (l/min) |
mind. 60 Liter / Minute bei 1 bar Fließdruck |
| Wasseranschluss |
3/4-Zoll-IG |
PremiumLine variables Zugstangenventil für Wandmontage Aufputz
| Material |
Edelstahl |
|---|---|
| Farbe |
silbergrau |
| Höhe (mm) |
300 – 1660 |
| Breite (mm) |
215 |
| Länge/Tiefe (mm) |
80 |
| Gewicht (kg) |
variabel |
| Betriebsdruck (bar) |
1,0 – 5,0 |
| Volumenstrom (l/min) |
mind. 60 Liter / Minute bei 1 bar Fließdruck |
| Wasseranschluss |
3/4-Zoll-IG |
Welche Arten der Montage gibt es bei Notduschventilen?
Wie wird eine Verkeimung des in der Dusche stehenden Wassers von Notduschventilen verhindert?
Welche Besonderheiten haben Notduschventile?
Notduschventile können einzeln bezogen und an die Gegebenheiten vor Ort angepasst werden. Diese stehen auch in einem Baukastensystem zur Verfügung. Auf diese Weise können fast alle erdenklichen Montagewünsche realisiert werden wie z.B. in Kombination mit Notduscharmen oder der BR 285 095.
Der integrierte automatische Mengenregulator sorgt für ein normgerechtes Strahlbild unabhängig vom vor Ort anstehenden Wasserdruck. Mit dem beiliegenden Hinweisschild gemäß DIN EN ISO 7010 und ASR A1.3 wird die B-SAFETY Notdusche gekennzeichnet und die Sichtbarkeit wird verbessert. Für die verwechslungsfreie Anwendung des Notduschventils im Notfall ist das orange Hinweisschild OPEN langnachleuchtend gemäß DIN 67510 ausgeführt.
Montage Hinweis
Welche Normen gelten für Notduschventile?
